Descrizione

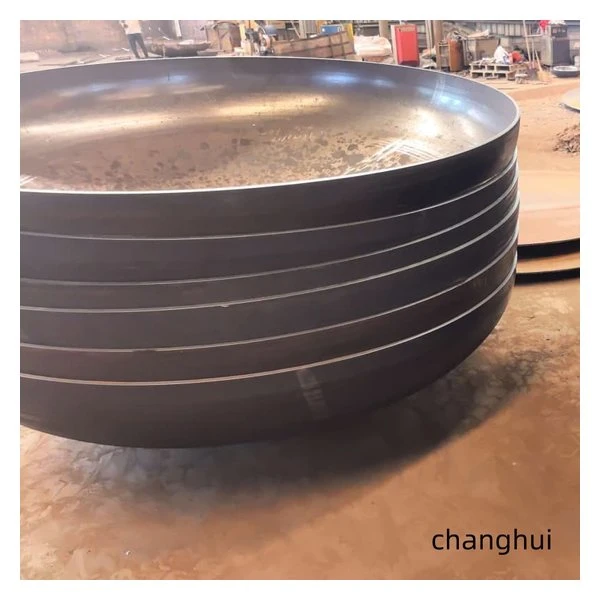

La filatura è utile per diametri grandi, quantità di produzione inferiori, sezioni sottili e forme al di fuori di una gamma di stampi di pressa-disponibile. I fondi bombati filati possono essere realizzati in acciaio al carbonio, acciaio inossidabile, SA516 Gr70 o SA516 Gr60. La filatura a freddo o a caldo viene selezionata in base al materiale, al diametro, allo spessore e alla procedura di formatura. L'operatore sviluppa la corona e la transizione in passaggi controllati, quindi il cerchio viene rifilato e la flangia corretta. Smussatura, aperture, segni di orientamento, molatura, decapaggio, passivazione, lucidatura o preparazione del rivestimento possono essere eseguiti dopo il controllo delle dimensioni finali. Il percorso di formatura progressivo consente inoltre correzioni del profilo prima della rifilatura definitiva del cerchio.
Componenti
La corona si sviluppa attraverso successivi passaggi di filatura.
La sezione di transizione segue il profilo ellittico-definito dal disegno.
Una flangia diritta è rifinita per l'adattamento del guscio-e la saldatura circonferenziale.
Aperture, bordi saldati, contrassegni e supporti temporanei per il trasporto possono essere aggiunti ai fondi bombati filati prima della spedizione.
Parametri del prodotto
|
NO. |
Diametro Nominale DN/mm |
Profondità totale H/mm |
Superficie Interna A/m² |
Portata V/m³ |
NO. |
Diametro Nominale DN/mm |
Profondità totale H/mm |
Superficie Interna A/m² |
Portata V/m³ |
|
1 |
300 |
100 |
0.1211 |
0.0053 |
34 |
2900 |
765 |
9.4807 |
3.4567 |
|
2 |
350 |
113 |
0.1603 |
0.0080 |
35 |
3000 |
790 |
10.1329 |
3.8170 |
|
3 |
400 |
125 |
0.2049 |
0.0115 |
36 |
3100 |
815 |
10.8067 |
4.2015 |
|
4 |
450 |
138 |
0.2548 |
0.0159 |
37 |
3200 |
840 |
11.5021 |
4.6110 |
|
5 |
500 |
150 |
0.3103 |
0.0213 |
38 |
3300 |
865 |
12.2193 |
5.0463 |
|
6 |
550 |
163 |
0.3711 |
0.0277 |
39 |
3400 |
890 |
12.9581 |
5.5080 |
|
7 |
600 |
175 |
0.4374 |
0.0353 |
40 |
3500 |
915 |
13.7186 |
5.9972 |
|
8 |
650 |
188 |
0.5090 |
0.0442 |
41 |
3600 |
940 |
14.5008 |
6.5144 |
|
9 |
700 |
200 |
0.5861 |
0.0545 |
42 |
3700 |
965 |
15.3047 |
7.0605 |
|
10 |
750 |
213 |
0.6686 |
0.0663 |
43 |
3800 |
990 |
16.1303 |
7.6364 |
|
11 |
800 |
225 |
0.7566 |
0.0796 |
44 |
3900 |
1015 |
16.9775 |
8.2427 |
|
12 |
850 |
238 |
0.8499 |
0.0946 |
45 |
4000 |
1040 |
17.8464 |
8.8802 |
|
13 |
900 |
250 |
0.9487 |
0.1113 |
46 |
4100 |
1065 |
18.7370 |
9.5498 |
|
14 |
950 |
263 |
1.0529 |
0.1300 |
47 |
4200 |
1090 |
19.6493 |
10.2523 |
|
15 |
1000 |
275 |
1.1625 |
0.1505 |
48 |
4300 |
1115 |
20.5832 |
10.9883 |
|
16 |
1100 |
300 |
1.3980 |
0.1980 |
49 |
4400 |
1140 |
21.5389 |
11.7588 |
|
17 |
1200 |
325 |
1.6552 |
0.2545 |
50 |
4500 |
1165 |
22.5162 |
12.5644 |
|
18 |
1300 |
350 |
1.9340 |
0.3208 |
51 |
4600 |
1190 |
23.5152 |
13.4060 |
|
19 |
1400 |
375 |
2.2346 |
0.3977 |
52 |
4700 |
1215 |
24.5359 |
14.2844 |
|
20 |
1500 |
400 |
2.5568 |
0.4860 |
53 |
4800 |
1240 |
25.5782 |
15.2003 |
|
21 |
1600 |
425 |
2.9007 |
0.5864 |
54 |
4900 |
1265 |
26.6422 |
16.1545 |
|
22 |
1700 |
450 |
3.2662 |
0.6999 |
55 |
5000 |
1290 |
27.7280 |
17.1479 |
|
23 |
1800 |
475 |
3.6535 |
0.8270 |
56 |
5100 |
1315 |
28.8353 |
18.1811 |
|
24 |
1900 |
500 |
4.0624 |
0.9687 |
57 |
5200 |
1340 |
29.9644 |
19.2550 |
|
25 |
2000 |
525 |
4.4930 |
1.1257 |
58 |
5300 |
1365 |
31.1152 |
20.3704 |
|
26 |
2100 |
565 |
5.0443 |
1.3508 |
59 |
5400 |
1390 |
32.2876 |
21.5281 |
|
27 |
2200 |
590 |
5.5229 |
1.5459 |
60 |
5500 |
1415 |
33.4817 |
22.7288 |
|
28 |
2300 |
615 |
6.0233 |
1.7588 |
61 |
5600 |
1440 |
34.6975 |
23.9733 |
|
29 |
2400 |
640 |
6.5453 |
1.9905 |
62 |
5700 |
1465 |
35.9350 |
25.2624 |
|
30 |
2500 |
665 |
7.0891 |
2.2417 |
63 |
5800 |
1490 |
37.1941 |
26.5969 |
|
31 |
2600 |
690 |
7.6545 |
2.5131 |
64 |
5900 |
1515 |
38.4749 |
27.9776 |
|
32 |
2700 |
715 |
8.2415 |
2.8055 |
65 |
6000 |
1540 |
39.7775 |
29.4053 |
|
33 |
2800 |
740 |
8.8503 |
3.1198 |
- |
- |
- |
- |
- |
I nostri servizi
Il percorso di formatura può essere adattato al diametro, allo spessore, al materiale e alla quantità dell'ordine.
È possibile rivedere profili grandi o insoliti per la filatura a freddo, la filatura a caldo o la fabbricazione combinata.
Internamente sono disponibili rifilatura dei bordi, smussatura, lavori di apertura e correzione dimensionale.
Certificati dei materiali, registrazioni dimensionali e rapporti di ispezione specificati possono accompagnare la consegna.
Per le teste sovradimensionate è possibile predisporre telai di imballaggio e segni di sollevamento.
Il supporto tecnico è disponibile per la gestione, lo stoccaggio, l'installazione-e i controlli dei documenti dopo la spedizione.
La flangia finale può essere controllata in più punti della circonferenza prima che il pezzo lasci la zona di formatura.
Domande frequenti (FAQ)
D: Quando è preferibile la rotazione rispetto alla pressatura?
R: Viene spesso preso in considerazione per diametri grandi, lotti piccoli, lamiere più sottili o profili senza un pratico set di matrici.
D: Il bordo può essere lavorato dopo la filatura?
R: Sì. La smussatura o la tolleranza di lavorazione richiesta devono essere indicate sul disegno approvato.
D: Quali dettagli sono necessari per i fondi bombati filati?
A: Fornire profilo, materiale, diametro, spessore nominale e minimo, altezza della flangia, dettaglio del bordo, aperture, quantità e ambito di ispezione.
